TDS 技术参考数据Jan.2021
产品说明
Dabond DB14167是一种双组份室温固化，10：1比例的甲基丙烯酸粘接剂，配制用于3-8分钟钟内提供固定强度的应用点，该胶适应于多种基材的粘接。如：PVA ,ABS,PMMA,不锈钢，玻璃纤维等。
– 100%固体；固化快，几分钟即可定位
– 易于调和，配制比例为体积比10:1；
– 几乎无需表面处理，无需精确计量；
– 粘接强度高和抗冲击性；
– 优越的耐环境性能。
典型应用
笔记本，平板电脑外壳粘接，各种机械零件的修补、固定， 耐磨合金的安装．汽车、摩托车修补:水箱、油箱、油路、化油器、汽缸盖、排气管、驱动轴衬套的修补，塑料件如挡板、车灯玻璃、车把手的粘接。装修行业:铁木塑料及建筑上铝窗框、门框、楼梯保护板的粘接，广告招牌的制作、门牌的固定。
固化前材料性能
| 性能 | A组分 | B组分 |
| 化学类型 | 甲基丙烯酸酯 | 甲基丙烯酸酯 |
| 外观 | 黄色膏体 | 蓝色膏体 |
| 粘度@ 25ºC,cP | 10000-120000 | 60000-80000 |
| 比重 | 1.04 | 0.97 |
| 混合比例(重量) | 10 | 1 |
固化后材料的物理性能
| 性能 | 参考值 |
| 伸长率，ASTM D 638，% | 20-40 |
| 硬度，ASTM D 2240，邵氏D | 75-80 |
| 玻璃转化温度，℃ | 80-95 |
| 温度范围，℃(℉) | -55~110 |
| 拉伸剪切强度（钢-钢，24小时，25℃) | ≥18.0 MPa |
| 拉伸剪切强度（铝-铝，24小时，25℃) | ≥12.0 MPa |
| 拉伸剪切强度（ABS，24小时，25℃) | ≥12.0 MPa |
| 拉伸剪切强度（钢-钢，72小时，25℃) | ≥22.0 MPa |
| 拉伸剪切强度（铝-铝，72小时，25℃) | ≥14.0 MPa |
| 拉伸剪切强度（ABS，72小时，25℃) | ≥14.0 MPa |

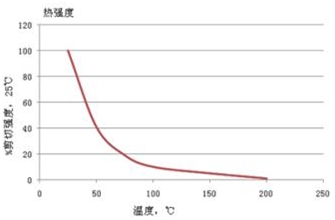

典型固化特性
| 性能 | 参考值 |
| 常温工作时间，分,不锈钢 | ＜3 |
| 常温固化时间，分,不锈钢 | 3-5 |
| 60℃固化时间，秒,不锈钢 | 60 |
| 80℃固化时间，秒,不锈钢 | 45 |
使用指南
以10：1比例混合A 组份和B 组份，充分搅拌。混合过程中或该过程之后会生热属于正常现象。为减小放热反应或过多热量生成的可能性，一次配制应少于100g。配制量减少会相应减少发热。
在粘合剂的工作时间及固定时间之内保持零件不移动。达到固定时间后该粘合剂即达到了一定强度。再常温放置24小时后达到最高强度。
低于24 ºC的固化温度将加长固化时间。达到室温以上的固化温度会减少工作时间及固定时间。
使用后紧紧密封粘合剂容器。远离热、火花及明火。
注意事项
有关本产品的安全注意事项及操作，请查阅材料安全数据资料（SDS）及产品使用指南。
本产品不宜在纯氧与/或富氧环境中使用，不能用于氯气或其它强氧化性物质的包封材料使用。
远离火源，工作场所保持良好通风。
贮存条件
除标签上另有注明，本品的理想贮存条件是于 7-24℃将未开口的产品冷藏在干燥的地方。贮存期1 年。
为避免污染原装包封剂，不得将任何用过的包封剂倒回原包装内。
说明
本文中所含的各种数据仅供参考，并确信是可靠的。对于任何人采用我们无法控制的方法得到的结果，我们恕不负责。决定把本产品用在用户的哪一种生产方法上，及采取哪一种措施来防止产品在贮存和使用过程中可能发生的损失和人身伤害都是用户自己的责任。
数据范围
| 以上所含技术资料仅供参考 |
本文中的数据为典型的值和/或范围。这些值是根据实际测试数据和周期性验证取得的。
